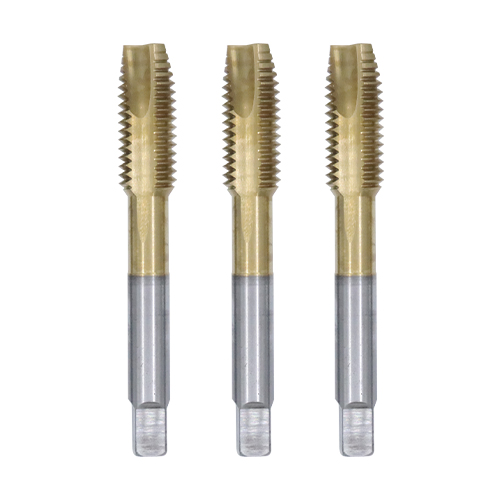

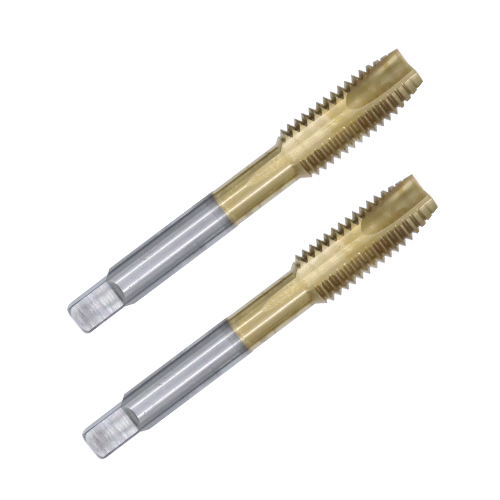

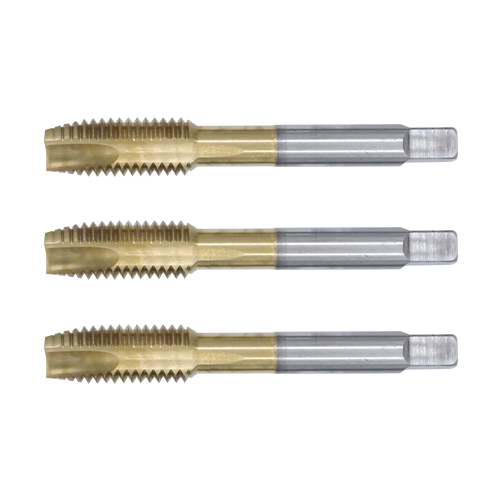

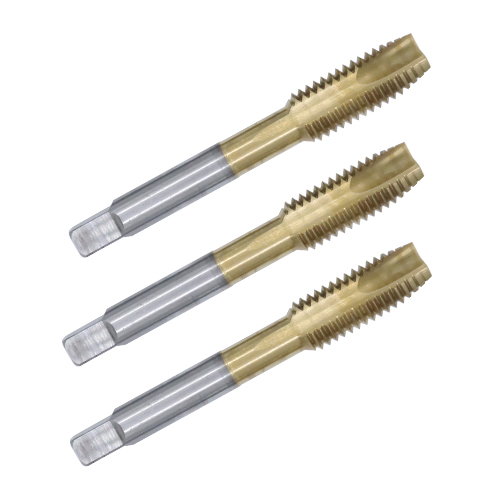

Robinetele spiralate placate cu titan sunt unul dintre produsele de înaltă calitate pe care producătorii ZXGLW vi le pot oferi. Sunt potrivite în principal pentru prelucrarea și fabricarea diferitelor produse din oțel inoxidabil, satisfacând nevoile prelucrării industriale și pot fi aplicate la diferite mașini-unelte. Insistăm pe controlul calității, am fost de pionierat și inovator și am fost recunoscuți de mulți clienți interni și străini. În viitor, vom continua să insistăm asupra producției și cercetării și dezvoltării.
1: Robinetele spiralate placate cu titan sunt utilizate pe scară largă în procesarea și fabricarea diferitelor produse din oțel inoxidabil și sunt un instrument eficient de procesare. Produsul are o calitate bună și poate face față diferitelor condiții de lucru.
2: Specificații complete, opțiuni adecvate pot fi găsite pentru diferite nevoi de procesare.
3: Optimizat pentru caracteristicile oțelului inoxidabil, durabilitate puternică și eficiență ridicată
4: Mașini recomandate: mașină de găurit, mașină de filetat, mașină de frezat automată, mașină-uneltă CNC, burghiu de banc CNC, mașină de găurit obișnuită
Acoperire: acoperire TICN
Material: HSSE
Gama de dimensiuni: robinete cu vârf spiralat placate cu titan sunt disponibile în diferite dimensiuni pentru a se potrivi cu diferite diametre ale găurilor. Ele pot fi, de asemenea, personalizate în funcție de nevoile dumneavoastră individuale.
|
Produs caietul de sarcini |
Pas |
Lamă lungime |
Mâner diametru |
Total lungime |
Produs cap |
Foraj diametru |
|
M2x0,4 |
0.4 |
11 mm |
3 mm |
43 mm |
ţeapă |
1,6 mm |
|
M2,5x0,45 |
0.45 |
12 mm |
3 mm |
46 mm |
ţeapă |
2,0 mm |
|
M3x0,5 |
0.5 |
13 mm |
4mm |
49 mm |
ţeapă |
2,5 mm |
|
M4x0,7 |
0.7 |
15 mm |
5 mm |
55 mm |
ţeapă |
3,3 mm |
|
M5x0,8 |
0.8 |
19 mm |
5,5 mm |
62 mm |
ţeapă |
4,2 mm |
|
M6x1.0 |
1.0 |
22 mm |
6 mm |
67 mm |
ţeapă |
5 mm |
|
M8x1,25 |
1.25 |
22 mm |
6,3 mm |
71 mm |
plat cap |
6,8 mm |
|
M10x4,5 |
1.5 |
24 mm |
7mm |
74 mm |
plat cap |
8,5 mm |
|
M12x1,75 |
1.75 |
32 mm |
8,5 mm |
83 mm |
plat cap |
10,3 mm |
|
M14x2.0 |
2.0 |
30 mm |
11,2 mm |
95 mm |
plat cap |
12 mm |
|
M16x2.0 |
2.0 |
33 mm |
12,3 mm |
102 mm |
plat cap |
14 mm |
|
M18x2,5 |
2.5 |
38 mm |
14 mm |
112 mm |
plat cap |
15,5 mm |
|
M20x2,5 |
2.5 |
40 mm |
14 mm |
112 mm |
plat cap |
17,5 mm |
|
M24x3.0 |
3.0 |
38 mm |
18 mm |
130 mm |
plat cap |
21 mm |
|
~ |
~ |
~ |
~ |
~ |
~ |
~ |
Notă: Toate dimensiunile sunt măsurate manual și pot varia ușor; prin urmare, produsul real ar trebui consultat pentru măsurători precise. Pentru găurile standard de mică adâncime, vă sugerăm să utilizați dimensiunea specificată a găurii de jos.
Cu toate acestea, pentru găurile mai adânci (între 2,5D și 4D sau mai mari), diametrul găurii inferioare trebuie mărit cu un factor între 1,2 și 1,4.
Atenție: Având în vedere duritatea semnificativă a robinetului din mașina de placare cu titan, nu este recomandat să se angajeze în operațiuni de filetare nici manual, nici cu un burghiu electric.
