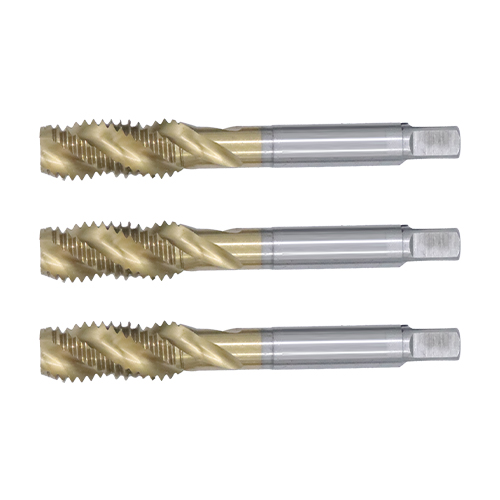

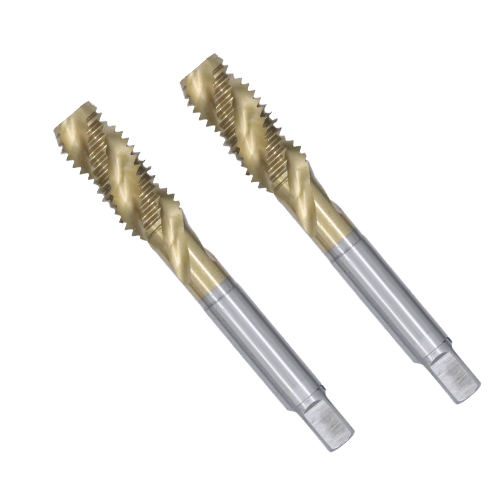

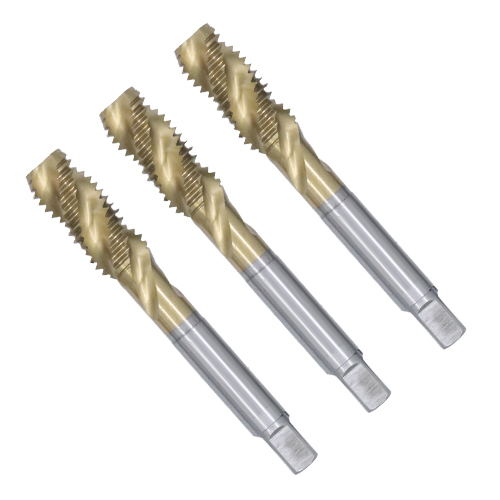

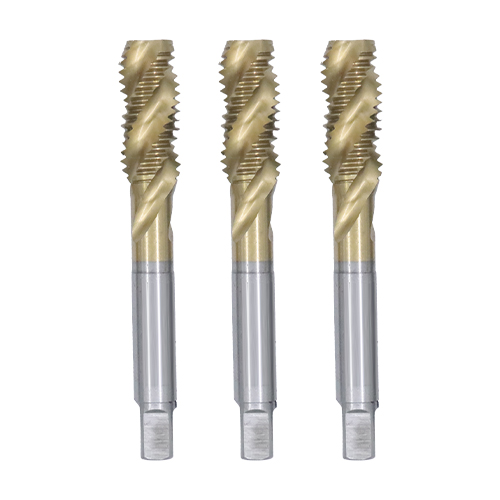

Robinetele spiralate placate cu titan fabricate de fabrica ZXGLW sunt special concepute pentru materiale din oțel inoxidabil și pot prelucra eficient filete de înaltă precizie și de înaltă calitate pe piesele din oțel inoxidabil. Vă putem oferi produse cu preț competitiv, dacă aveți vreun interes, vă rugăm să nu ezitați să ne contactați!
Robinetele spiralate placate cu titan sunt de obicei folosite pentru a fileta orificiile oarbe pentru a se asigura că așchiile sunt evacuate fără probleme în sus în timpul procesării, evitând efectiv blocarea și asigurând continuitatea și stabilitatea procesării.
1. Robinetele spiralate placate cu titan sunt utilizate pe scară largă în procesarea și fabricarea diferitelor produse din oțel inoxidabil, stabile și fiabile. Controlul strict al calității asigură că produsul poate funcționa stabil în diferite condiții de lucru.
2. Specificațiile complete pot îndeplini cerințele de procesare ale diferiților clienți pentru dimensiunile filetului.
3. Direcționare puternică. Optimizate pentru caracteristicile oțelului inoxidabil, robinetele sunt durabile și reduc frecvența de înlocuire.
4. Mașini recomandate: mașină de găurit, mașină de filetat, mașină de frezat automată, mașină-uneltă CNC, burghiu de banc CNC, mașină de găurit obișnuită.
Acoperire: Acoperire TICN
Material: HSSE
Gama de dimensiuni: Aceste robinete sunt disponibile într-o varietate de dimensiuni pentru a se potrivi cu diferite diametre ale găurilor.
|
Produs caietul de sarcini |
Pas |
Lamă lungime |
Mâner diametru |
Total Lungime |
Produs cap |
Foraj diametru |
|
M2x0,4 |
0.4 |
11 mm |
3 mm |
43 mm |
ţeapă |
1,6 mm |
|
M2,5x0,45 |
0.45 |
12 mm |
3 mm |
46 mm |
ţeapă |
2,0 mm |
|
M3x0,5 |
0.5 |
13 mm |
4mm |
49 mm |
ţeapă |
2,5 mm |
|
M4x0,7 |
0.7 |
15 mm |
5 mm |
55 mm |
ţeapă |
3,3 mm |
|
M5x0,8 |
0.8 |
19 mm |
5,5 mm |
62 mm |
ţeapă |
4,2 mm |
|
M6x1.0 |
1.0 |
22 mm |
6 mm |
67 mm |
ţeapă |
5 mm |
|
M8x1,25 |
1.25 |
22 mm |
6,3 mm |
71 mm |
plat cap |
6,8 mm |
|
M10x1,5 |
1.5 |
24 mm |
7mm |
74 mm |
plat cap |
8,5 mm |
|
M12x1,75 |
1.75 |
32 mm |
8,5 mm |
83 mm |
plat cap |
10,3 mm |
|
M14x2.0 |
2.0 |
30 mm |
11,2 mm |
95 mm |
plat cap |
12 mm |
|
M16x2.0 |
2.0 |
33 mm |
12,3 mm |
102 mm |
plat cap |
14 mm |
|
M18x2,5 |
2.5 |
38 mm |
14 mm |
112 mm |
plat cap |
15,5 mm |
|
M20x2,5 |
2.5 |
40 mm |
14 mm |
112 mm |
plat cap |
17,5 mm |
|
M24x3.0 |
3.0 |
38 mm |
18 mm |
130 mm |
plat cap |
21 mm |
|
~ |
~ |
~ |
~ |
~ |
~ |
~ |
Notă: Toate dimensiunile sunt măsurate manual și au erori. Vă rugăm să consultați produsul real. Dimensiunea recomandată a găurii de jos este o gaură generală mică. Dacă este o gaură adâncă (2,5D-4D sau mai sus), diametrul găurii inferioare trebuie mărit corespunzător de 1,2-1,4 ori.
Atenție: Datorită durității mari a robinetului folosit în mașina de placare cu titan, nu este recomandată folosirea lui manual sau cu un burghiu electric pentru filetare.
